WitNet IES6012导轨式三层工业以太网交换机

WitNet IES6012工业以太网交换机是北京博维亚讯技术有限公司开发的一款三层工业以太网交换机，最多支持8个100BASE-T(RJ45)电口、支持4个1000BASE-X(SFP)光接口。支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性，支持CLI、Telnet、Web多种管理方式以及基于SNMP的网管软件；支持RIP V1/v2,OSPF v2,ISIS,BGP v4等多种三层路由协议。针对工业环境的特点，此产品在产品元器件进行了严格的筛选，在产品稳定性、环境适应性方面有卓越的性能。外壳使用铝合金型材，使产品轻巧、坚固、耐腐蚀、抗电磁干扰能力更强，确保了工业以太网交换机的稳定性和安全性。

所属分类：

三层网管型工业以太网系列

关键词：

博维亚讯

产品附件：

邮箱：daimirong@broadwit.com.cn

立即咨询

更多业务

产品描述

产品介绍

产品特性

智能存储转发，线速无阻塞数据交换
10/100M/1000M、半/全双工、MDI/MDI-X自适应
丰富的全千兆接口，满足1光4电/5电
电源输入等级可灵活配置选择
即插即用
符合工业四级电磁兼容性要求
工作温度：-40℃~+85℃
凹凸表面散热技术，无风扇
满足严苛电气环境可靠工作要求
IP40保护等级，金属外壳
DIN卡轨式或壁挂式安装

产品规格

端口

百兆电口：支持8个10/100BASE-T(RJ45)电接口

千兆光口：最多4个1000BASE-X(SFP)光接口

CONSOLE口：RJ45

告警端口：3芯3.81mm间距接线端子

技术

IEEE1588V2,G8261,IEEE802.3,IEEE802.3U,IEEE802.3ab,IEEE 802.3x,IEEE802.1d,IEEE802.1w,IEEE802.1w,IEEE802.1p,IEEE 802.1q,

传输方式：存储转发

交换属性

背板交换带宽：9.6Gbps

MAC地址表：16K

包缓冲区：12Mbit

包转发率：7.14Mpps

交换延迟：<5μs

线缆

双绞线：0-100m(采用标准CAT5,CAT5e网络线缆)

多模光纤：1310nm,2Km(百兆),850mm,550mm(千兆)

单模光纤：1310nm,20Km/40km/60km(百兆),

1550nm,60km/80km(百兆)

1310nm,10km/40km(千兆),1550nm,60km/80km(千兆)

电源

输入电压：24VDC(9~36VDC)、48VDC(18~72VDC)110/220VDC(88~300VDC),220VAC/DC

(85~264VAC,100-370VDC)

接入端子：5芯5.08mm间距插入式端子功率<20W

反接保护：支持

冗余保护：支持

机械结构

机箱：凹凸表面散热技术，无风扇

防护等级：IP40

安装方式：DIN卡轨式安装或壁挂式

机壳尺寸(W×H×D):69mm×140mm×125mm

重量：<1.5KG

环境

工作温度：-40℃~+85℃

存储温度：-40℃~+85℃

相对湿度：0~95%无凝结

质保

MTBF:35年

Warranty:5年

符合标准

IEC61000-4-2(ESD):±8KV接触放电，±15KV空间放电IEC61000-4-3(RS):10V/m(80~1000MHZ)

IEC61000-4-4(EFT):电源线：±4KV;数据线：±2KV

IEC61000-4-5(Surge)电源线：±4KV CM/±2KV DM;数据线：±2KV

IEC61000-4-6(射频传导):3V(10KHz~150KHz),10V(150KHZ~80MHZ)

IEC61000-4-8(工频磁场1100A/m(cont).1000A/m,(1s to 3s)IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):100A/m

IEC61000-4-12/18(振荡波):2.5KV CM,1kv DM IEC61000-4-16(共模传导):30V(cont).300V(1s)

FCC CFR47 Part 15/EN55022:Class A&B

IEC61000-6-2(通用工业标准),IEC61850-3(变电站),IEEE1613(电力分站),

EN50121-4(轨道交通)

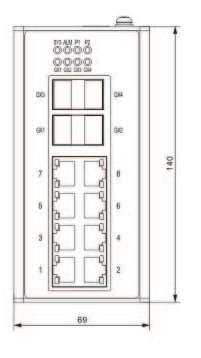

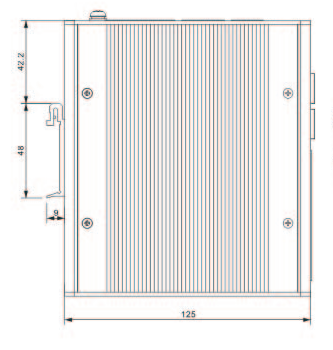

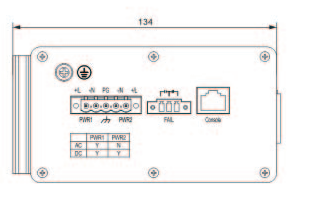

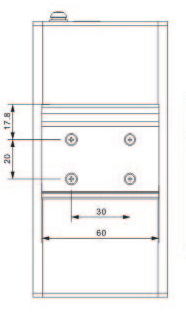

尺寸（单位mm）

订购信息

可选型号	端口			电源
可选型号	千兆光口	百兆光口	百兆电口	电源
WitNet IES6012-4FX-8T	-	4(LC)	8	24DC、48DC、 11ODC、220AC/DC 支持冗余电源
WitNet IES6012-2FC-8T	-	2(LC)	8
WitNet IES6012-4GX-8T	4 (SFP)	-	8
WitNet IES6012-2GX-8T	2(SFP)	-	8
WitNet IES6012-8T	-	-	8
