- 产品描述
-
产品介绍
WitNet IES3009是北京博维亚讯技术有限公司专为工业应用而开发的高性能网管型工业以太网交换机。其高性能的交换引擎，坚固而封闭的机箱设计，无风机但高效的单肋形机箱散热表面，电源输入端过流、过压及EMC防护，RJ45端口优良的EMC防护性能，使得WitNet IES3009能够适应严酷而危险的工业环境。光纤网络的冗余功能和冗余的电源输入功能，为系统的可靠运行提供了多重保障。
产品特性
- 最大支持9个百兆接口，可配置为4光4电/3光6电/2光6电等，百兆光接口可选SC/ST/FC/LC
- 支持IEC62439 MRP国际标准环网冗余协议，冗余保护时间小于20ms,最大支持200节点，支持相切环和耦合环组网
- 支持RSTP/STP/MSTP(IEEE802.1w/d/s)冗余协议
- 灵活的组网方式，可组成各种环网、链网、星型网和相切环
- 支持IGMP Snooping和GMRP过滤多播封包
- 支持基于端口的VLAN、IEEE802.1QVLAN和GVRP协议，轻松实现网络管理通过QOS-IEE802.1p/1Q和
- TOS/Diffserv提升决策机制
- 支持SNMPV1/N2c/V3用于不同级别的网络管理采用RMON提升网络监控能力
- 带宽管理优化处理，精确广播风暴控制
- 端口环路保护功能，有效避免环网风暴
- 内置诊断功能，方便网络故障分析和排查
- 端口锁定只允许授权的MAC地址访问
- 支持强大的ACL,硬件支持L2-L7层数据过滤
- 支持多端口镜像用于在线调试
- 异常事件通过继电器自动输出报警
- 可通过WEB浏览器、Telnet/ssh/console对产品配置调试
- 优于工业四级的电磁兼容抗扰性，适应恶劣的电磁干扰环境
- 电源输入等级可灵活配置选择，直流电源冗余输入
- 工作温度：-40℃~+85℃
- DIN卡轨式，壁挂式安装
- IP40防护等级
产品规格
端口
百兆电口：10/100Base-T(X)自适应以太网RJ45接口
百兆光口：可选SC/ST/FC/LC
CONSOLE口：RJ45、4路RS232/RS485可选
告警端口：3芯3.81mm间距插入式端子
技术
IEEE802.3IEEE802.3U,IEEE802.1d,IEEE802.1w,IEEE802.1p,IE EE802.1q
交换属性
背板交换带宽：1.8Gbps
MAC地址表大小：8K
包缓冲区：1Mbit
包转发率：1.34Mpps
交换延迟：<5μs
线缆
双绞线：0-100m(采用标准CAT5,CAT5e网络线缆)
多模光纤：1310nm,2Km(百兆)
单模光纤：1310nm,20Km/40km/60km(百兆),1550nm,60km/80km(百兆)
电源
输入电压：24VDC(9~36VDC),48VDC(18~72VDC),110VDC(66~154VDC),220VAC/DC
(85~264VA/100~370VDC)
接入端子：5芯5.08mm间距插入式端子功率<9.7W
冗余保护：支持
机械结构
机箱：凹凸表面散热技术，无风扇
防护等级：IP40
安装方式：DIN卡轨式安装或壁挂式
机壳尺寸(W×H×D):69mm×140mm×125mm重量：1KG(含包装)
环境
工作温度：-40℃~+85℃
存储温度：-40℃~+85℃
相对湿度：0~95%无凝结
质保
MTBF:35年
Warranty:5年
符合标准
IEC61000-4-2(ESD):±8KV接触放电，±15KV空间放电IEC61000-4-3(RS):10V/m(80~1000MHZ)
IEC61000-4-4(EFT):电源线：±4KV数据线：±2KV
IEC61000-4-5(Surge)电源线：±4KV/CM/±2KV/DM;数据线：±2KV
IEC61000-4-6(射频传导):3V(10KHz~150KHz),10V(150KHZ~80MHZ)
IEC61000-4-8(工频磁场):100A/m(cont).1000A/m,(1s to 3s)
IEC61000-4-12/18(振荡波):2.5kV CM,1kv DM
IEC61000-4-10(阻尼振荡):30A/m
IEC61000-4-16(共模传导):30V(cont).300V,(1s)
FCC CFR47 Part 15/EN55022:Class A&B
IEC61000-6-2(通用工业标准),IEC61850-3(变电站),IEEE1613(电力分站),EN50121-4(轨道交通)

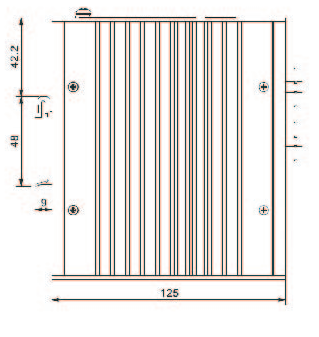

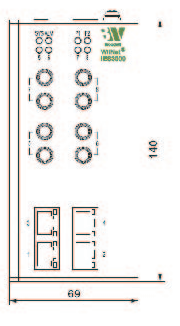

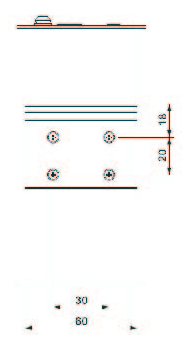

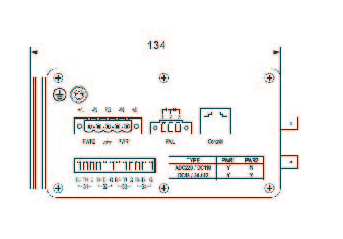

尺寸（单位mm）
订购信息
可选型号
端口
电源
百兆光口
百兆电口
WitNet IES3009-2FX-6T
2 (ST/SC/FC/LC)
6
24DC、48DC、
110DC、220AC/DC
支持冗余电源WitNet IES3009-4FX-4T
4 (ST/SC/FC/LC)
4
WitNet IES3009-3FX-6T
3(ST/SC/FC/LC)
6
WitNet IES3009-8T
-
8
