博维能效管理系统
博维能效管理系统基于“源-网-荷-储-用-控”对象组态适应各行业能源在线监测、异常诊断（研判预警告警）、能源交易、能效管理（能耗分析、能效分析、优化控制）、智能运维以及源网荷储用协同优化控制等综合能源服务应用场景。系统平台包括采集数据模块、设备管理模块、基础管理模块、报表管理模块、业务首页、在线监控模块、在线告警管理模块、智能运维管理模块、运行分析管理模块、安全诊断分析模块、能耗管理模块、能效管理模块、分析报告管理模块和能源看板管理模块组成。现场监控采集设备包括能源网关、能效数据集中器、能效监测终端、智能表计、智能传感器及其通信网络组成。
所属分类：
高铁能效管理系统
关键词：
产品附件：
邮箱：daimirong@broadwit.com.cn
- 产品描述
-
主站系统

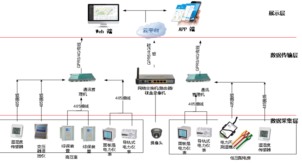

能效管理主站系统可应用于智慧轨道交通（铁路、地铁）、智慧高速公路、智慧工厂、智慧园区、智慧农业、智慧渔业、智慧港口、学校、医院、商业综合体、政府机构等综合能源服务应用场景，包括水、电、天然气、蒸汽、氮气、氧气、煤、油等各种能源数据采集、数据存储、数据清洗、数据处理、能源可视化、异常研判与预警告警、能源交易、能耗分析、能效分析、优化控制、智能运维以及源网荷储用协同优化控制功能，同时具有故障定位、用能问题点定位及相关运行报表功能。主站系统由通信服务器、采集服务器、数据库服务器、应用服务器、Web服务器、云平台、手机端APP、能源看板和相关网络设备组成。

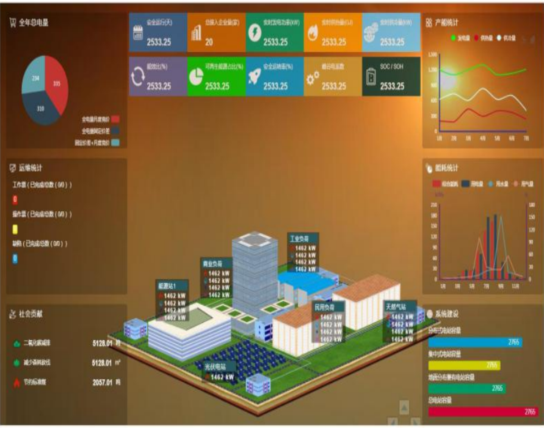

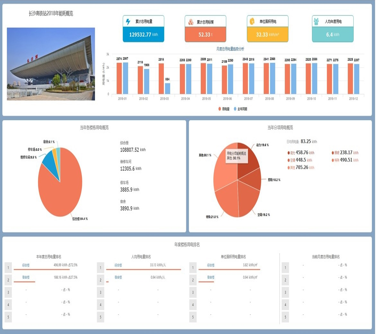

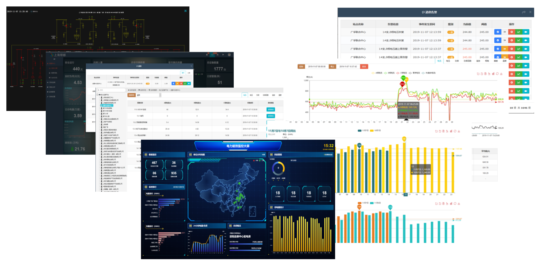

主站系统-能源可视化管理
能效管理主站系统能源可视化管理包括水、电、天然气、蒸汽、氮气、氧气、煤、油各种能源数据实时采集和实时监控，促进用户能耗透明化，及时发现能耗异常，减少用户用能“跑冒滴漏”现象。

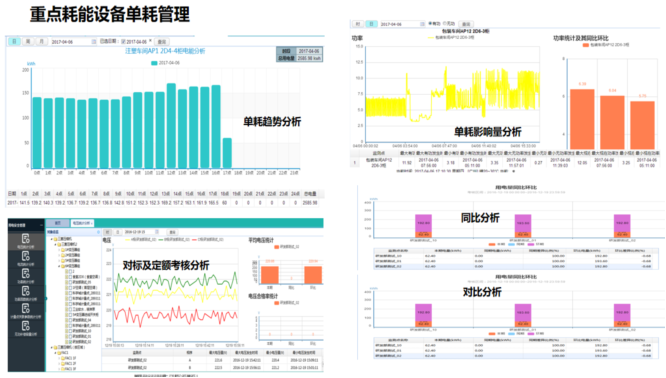

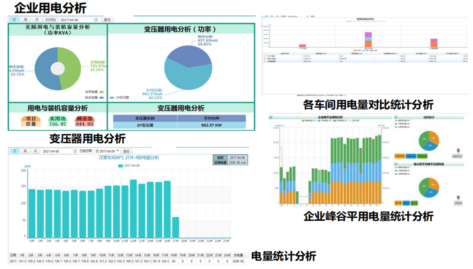

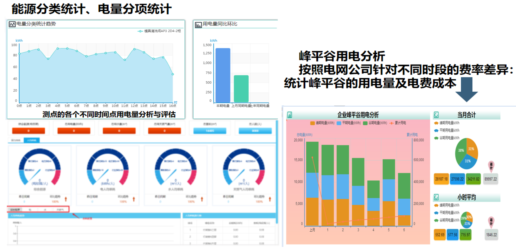

主站系统-能耗分析

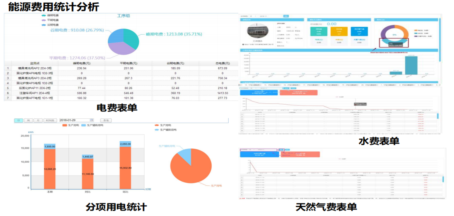

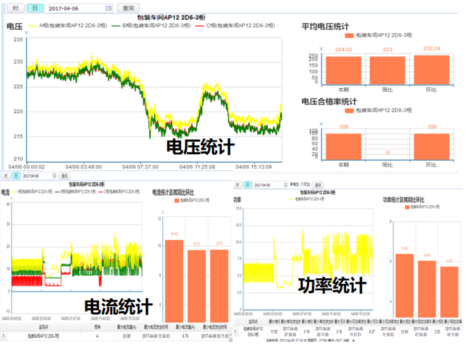

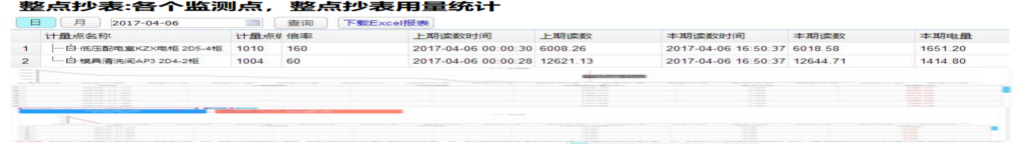

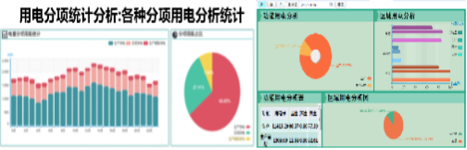

能效管理主站系统能耗分析包括整点抄表、能源成本分摊管理、能源费用结算、能源交易、用户用能分析、用能单元用能分析、能耗定额管理、负荷预测、功率预测分析、能源平衡分析、能源看板管理，同对象环比、同比分析，多对象对比分析以及对标分析、排名分析，可指导用户科学、合理用能，促进能耗供需平衡，及时发现能耗异常，降低用能成本。
主站系统-多维能效分析

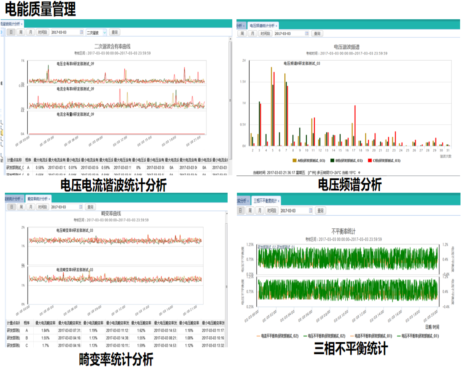

能效管理主站系统多维能效分析包括物理能效指标分析（综合能耗、人均能耗、单位面积能耗、单产单耗、列车百公里能耗...）、经济能效指标分析（单位面积能耗成本、人均能耗成本、单位产值能耗成本...）、生态指标分析（单位建筑面积二氧化碳排放量、人均二氧化碳排放量...）、能效分析（用户能效分析、用能单元能效分析）、能效诊断（设备能效诊断、系统能效诊断、站所能效诊断、线路能效诊断...）、线损分析（分区、分压、分线、分台区以及窃电分析）、用能问题点精准定位分析及其节能空间量化分析，能源平衡与多能互补分析，能源绩效考核（能效定额指标考核管理、对标分析、能效绩效量化分析）以及节能优化控制（用能单元优化控制、能源平衡优化控制、台区用电优化控制、源网荷储用协同优化控制），同对象环比、同比分析，多对象对比分析以及对标分析、排名分析 。

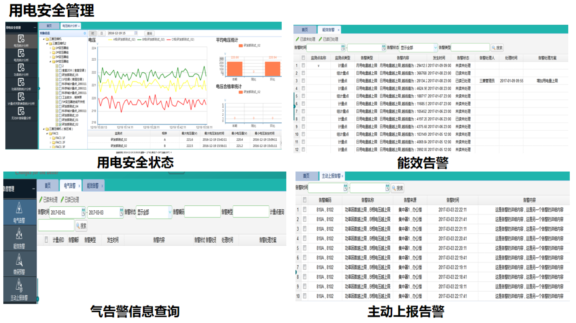

主站系统-告警监视
能效管理主站系统告警监视包括异常研判，故障定位和原因跟踪，提前知道设备异常、能源管道异常提前处理。包括安全诊断分析模块和在线告警管理模块，安全诊断分析模块是对分析对象运行安全做诊断分析，故障定位分析，寿命评估、健康度评估，安全诊断分析报告，为设备改造和设备运维提供技术支持；在线告警管理模块是数据实时采集模块形成的实时事件和安全诊断模块产生的诊断事件形成的事件实时库界面实时展示、告警提示和告警处理，结合智能运维，自动完成故障识别、故障原因分析、故障抢修、智能派单等一条龙服务。
主站系统-智能运维
能效管理主站系统智能运维是对在线告警管理模块扩展，对发现的事故进行智能派单流程处理，反馈处理结果，形成告警事件处理方案库，以及对预防性维护做智能派单处理，提供应急远程控制功能，自动完成故障识别、故障原因分析、故障抢修、智能派单等一条龙服务。

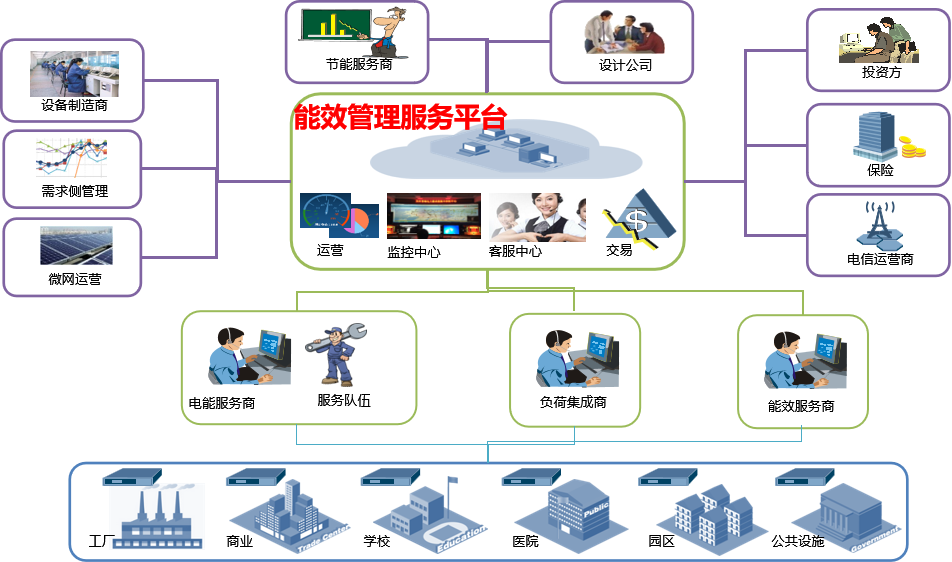

主站系统-能源生态圈服务
系统优势
面对传统能效管理系统、工程复杂、数据不完整、数据逻辑错误和使用难度高的弊端，我们能通过PLC技术、微功率无线技术方式实现更灵活的数据接入、施工简化，更智能的数据清洗、能源链路拓扑识别和更高效补采管理，保障了能源数据采集完整性和数据正确性、逻辑合理性，故障自动定位分析、用能问题点自动定位分析简化系统使用难度，非能源、电气专业人士也能方便使用（使用得心应手），避免省掉普通电工聘请高工尴尬局面！
- 系统兼容多种通信接入模式，现场智能仪表有线支持以太网、RS485、无线支持载波（宽带窄带）、微功率无线、Zigbee、NB-IOT、3G\4G
- 系统兼容多种协议接入，平台满足各个厂家各类设备以及各种协议的接入，采用规则引擎Drools进行封装创造“自定义协议脚本”，可实现快速开发，提供调试工具、动态挂接运行；
- 更严格数据清洗，引入能源链路拓扑结构和能源规则模型，对采集原始数据分析判断合理性、正确性，对不合理数据标识数据不可信并重新补采，保障能源数据和能源链路结构与现场一致；
- 更高效数据补采，采用分层多级补采机制，保障数据完整性，支撑后继大数据分析功能；

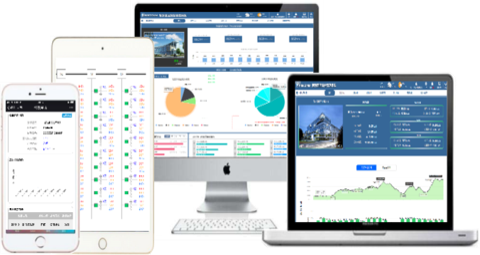

- 用户可通过Web或App交互方式，足不出户就可了解能源、设备、系统使用状态；
- 主动安全诊断分析、能效诊断分析和主动异常研判主动告警和自动派单，自动完成故障识别、故障原因分析、故障抢修、智能派单等一条龙服；
- 云平台通过大数据挖掘、故障模型识别和能耗异常影响因子分析，自动定位故障点、用能问题点以及量化分析节能潜力，对比节能优化方案投资回报周期，异常状态异常颜色提醒，自动出具运行分析结果报告，无需专业人士靠专业知识才能判断，非专业人士也能得心应手使用。
核心部件—能源网关
能源网关（智能网关）基于成熟的嵌入式通信软硬件平台，具有实时性强、可靠性高的特点。 能够采集电、水、气表、温湿度、开关状态等采集终端的数据，并进行适当处理、储存和控制输出，实现能效管理系统平台与采集终端之间的数据交互。
功能特点
机械性能I级、电磁兼容IV级 CPU：Freescale PowerPC 和Ti AM335X、存储器：norFlash存放程序 ，工业级的SLC闪存存放历史数据、外观：塑壳/金属，接地，环境：支持宽温运行，存储-40~85℃，运行25~75℃ 支持256台串口设备+128台LoRa设备+64台以太网设备 4个，RS-485；2个电口/光口；1路LoRa；1路4G；6DI2DO2AI 采集规约：支持Modbus RTU、Modbus TCP、DL/T645、CJ/T188、IEC103、IEC104、AnyPolling（用于开发非标准协议），也可以扩展其他类型采集规约 通过3G/4G、光纤、以太网与监控平台进行远程通信 实时数据采集、处理和存储，并将采集的数据上传到控制中心 转发规约：Modbus TCP（包括服务端和客户端）、Modbus RTU、IEC104（包括服务端和客户端）
Q/GDW376.1-2013《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》、《电力需求侧：主站与子站数据接口规范》、《住建部：国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》、《物联网MQTT+JSON协议》，阿里iot协议
核心部件—能效数据集中器
电力线载波通信模块、电源板、核心板、4G模块四部分组成。 主要负责RS485电表、载波电表电参数数据采集、存储和数据上报，同时具备电表异常运行状态研判、参数设置和智能控制功能。 电力线通信具有利用既有电力线实施与采集器之间的数据传输，无需重新布线，实施简单，维护方便等特点。
功能特点
- 具有多重防电脉冲冲击和防雷保护措施
- 能效数据集中器与能效管理系统主站进行远程通信，采用4G公网或光纤/以太网专网
- 能效数据集中器和能效采集器之间采用电力线载波（PLC）通信
- 可通过RS485接口采集各类数据
- 2路RS-485接口、1路载波、1路红外、1路4G、1路以太网
- 实时数据采集、处理和存储，并将采集的数据上传到主站系统，具备参数设置和智能控制功能，电表事件采集以及配电台区供电异常研判、终端参数变更、抄表失败、终端停/上电事件主动上报
- 能效数据集中器与主站系统通信协议符合Q/GDW 1376.1—2013及扩展协议，与本地通信模块间支持Q/GDW 1376.2—2013,以及DL/T 645-2007 多功能电能表通信规约

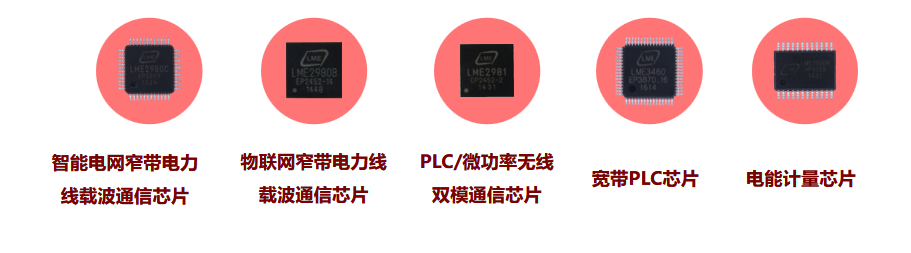

核心部件—电力线载波通信PLC
基于物联网电力线通信，采用本地网络通信，解决智能设备“最后几百米”网络连接技术。包含窄带电力线载波通信、窄带载波+433无线双模通信、宽带电力线载波通信技术。具有穿墙越壁、不受阻挡、易于实施等优点；
通过电力线可与任何连接电源线的设备进行通信；
为物联网“最后几百米”连接提供了完善的技术选择；
能效数据集中器电力线载波通信模块、相关检测测量电路、操作开关和电源部分。
功能特点
- 实现载波采集器、载波电表跟能效数据集中器之间载波数据传输
- 支持开关量输入
- 支持电力载波（窄带/HPLC）升级维护
- 电表数据如电压电流功率电量及功率因数数据采集
- 工业级设计，工作温度范围：－40℃～＋85℃
