产品介绍
BWYX-IAS3028-G-F16G4是一款支持16个千兆SFP光口，2个运维以太网口，1个console调试口工业以太网交换机，采用低功耗、无风扇设计，支持多种配置。具有良好的EMC电磁兼容性能，宽温，高防护，具备恶劣环境下稳定可靠的工作能力，该产品广泛应用于智能变电站、风电、交通、石油化工等行业。
产品特性
- 满足智能变电站交换机“四统一”新企标”
- 提供16个千兆SFP光口，2个运维以太网口，1个console调试口
- 采用自然散热，-40~70℃宽温设计，IP40防护等级
- 配备独立冗余电源输入以适应110DC/220ADC工作电压范围
- 支持IEC61850模型及文件服务
- 支持变电站SV采样数据帧交换延时累加功能
- 满足电力网络安全监测规范
- 满足国网四级A类标准
- 支持两个独立的MMS通信端口，便于调试、配置、监控
- 支持针对SV&GOOSE报文的流量控制阈值设置
- 支持IEC61850模型及文件服务
- 支持变电站SV采样数据帧交换延时累加功能
- 支持IEEE 1588V2精确时钟同步
- 支持针对SV&GOOSE报文的流量控制阈值设置
- 支持变电站SNTP时钟同步协议
- 支持CSD离线配置
- 支持缺省修改电力报文(GOOSE、GSE、SV)优先
- 支持CLI、WEB、SNMPv1/v2c/v3、OPC、TELNET和LLDP
- 用于不同级别的网络管理
- 支持装置故障和装置告警两路硬接点输出
产品规格
技术参数标准
IEEE1588V2、IEEE802.3、IEEE802.3u;
IEEE802.3ab、IEEE802.3x、IEEE802.1d;
IEEE802.1w、IEEE802.1p、IEEE802.1q;
存储转发处理方式；
交换属性
MAC表：16K
背板交换带宽：128Gbps
交换延迟：<5μs
包缓冲区：12Mbit
VLAN-ID范围：1-4094
工作环境
工作温度：-40℃-70℃
存储温度：-40℃-70℃
相对湿度：0-95%无凝结
保修期
MTBF(平均故障间隔时间):大于80000小时
质保：5年
数据接口
千兆接口：支持16个1000BASE-X(SFP)光接口
CONSOLE口：RJ45
MMS通信口：2个100BASE-T(RJ45)电接口
机械参数
物理尺寸(W×H×D):443mm×44mm×266mm安装方式：机架式
散热形式：无风扇自然散热
机壳防护：IP40
重量：4.5KG
电源参数
输入电压：110/220VDC(88-300VDC)、220VAC/DC(85-264VAC,88-370VDC);
电源接口：5芯5.08mm间距欧式连接器；
输入功耗：小于50W;
反接保护：支持
冗余保护：支持
符合标准
IEC61000-4-2(ESD):±8KV接触放电，±15KV空间放电IEC61000-4-3(RS):10V/m(80~1000MHZ)
IEC61000-4-4(EFT):电源线：±4KV数据线；±2KV
IEC61000-4-5(Surge)电源线：±4KV/CM±2KV/DM;数据线；±2KV
IEC61000-4-6(射频传导):3V(10KHZ~150KHZ),10V(150KHZ~80MHZ)
IEC61000-4-8(工频磁场):100A/m(cont).1000A/m,(1s to 3s)
IEC61000-12/18(震荡波):2.5kv/CM,1kv/DM
IEC61000-4-10(阻尼震荡):30A/m
IEC61000-4-16(共模传导):30V(cont).300V,(1s)
FCC CFR47 PART 15/EN55022:Class A&B
IECC61000-6-2(通用工业标准)、IEC61850-3(变电站)、IEEE1613(电力分站)

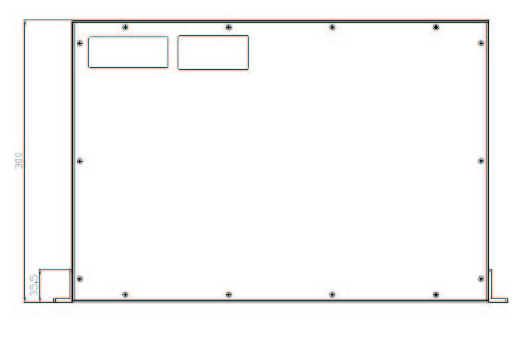

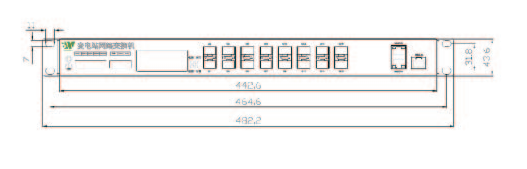

尺寸（单位mm）
订购信息
可选型号
端口
电源
千兆
百兆
千兆SFP光口
百兆SFP光口
MMS口
BWYX-IAS3028-G-G16
4
0
2
110VDC、
220VAC/DC
支持冗余电源
