RugNet IES1020导轨式工业以太网交换机

RugNet IES1020是博维亚讯公司研发并推出的一款导轨式非网管型工业以太网交换机。RugNet IES1020系列具有高性能的交换引擎，采用存储转发交换方式，提供全线速无阻塞转发。16个10/100M双绞线端口，4个100M/1000M光电可选接口提供上联的灵活选择，其中光接口为SFP光纤插槽，可以通过选配不同的SFP光器件进行灵活配置。工业无风扇散热设计、IP40防护等级、-40℃~85℃宽温度，确保RugNet IES1020系列在各种恶劣工业环境下长期稳定、可靠、安全使用。

所属分类：

非网管工业以太网系列

关键词：

博维亚讯

产品附件：

邮箱：daimirong@broadwit.com.cn

立即咨询

更多业务

产品描述

产品介绍

产品特性

智能存储转发，线速无阻塞数据交换
丰富的端口组合，支持4个可选千兆光口/电口，16个百兆电口
10/100M、半/全双工、MDI/MDI-X自适应
电源输入等级可灵活配置选择
即插即用
符合工业四级电磁兼容性要求
工作温度：-40℃~+85℃
金属表面散热技术，无风扇
满足严苛电气环境可靠工作要求
IP40保护等级，金属外壳
DIN卡轨式或壁挂式安装

产品规格

端口

电口：10/100/1000Base-T(X)自适应以太网RJ45接口

光口：LC接口(千兆)、ST/SC/LC可选(百兆)

电源端口：5芯5.08mm间距插入式端子

技术

IEEE802.3i,IEEE802.3u,IEEE802.3ab传输方式：存储转发

交换属性

背板交换带宽：11.2Gbps

MAC表：8K

包缓冲区：1Mbit

包转发率：8.4Mpps

交换延迟：<5μs

线缆

双绞线：0-100m(采用标准CAT5,CAT5e网络线缆)

多模光纤：1310nm,2Km(百兆)、850nm,550m(千兆)

单模光纤：1310nm,20Km/40km/60km(百兆),

1550nm,60km/80km(百兆)

1310nm,10km/40km(千兆)、1550nm,60km/80km(千兆)

电源

输入电压：24VDC(9~36VDC),48VDC(18~72VDC),110VDC(66-154VDC)

220VAC/DC(85-264VAC/100-370VDC)

接入端子：5芯5.08mm间距插入式端子

功率：8.0W

过载保护：支持

冗余保护：支持

机械结构

机箱：金属表面散热技术，无风扇

防护等级：IP40

安装方式：DIN卡轨式安装或壁挂式

机壳尺寸(W×H×D):81mm×155mm×105mm

重量：1.5KG(含包装)

环境

工作温度：-40℃~+85℃

存储温度：-40℃~+85℃

相对湿度：0~95%无凝结

质保

MTBF:35年

Warranty:5年

符合标准

IEC61000-4-2(ESD):±8KV接触放电，±15KV空间放电IEC61000-4-3(RS):10V/m(80~1000MHZ)

IEC61000-4-4(EFT):电源线：±4KV数据线；±2KV

IEC61000-4-5(Surge)电源线：±4KV/CM±2KV/DM;数据线；±2KV

IEC61000-4-6(射频传导):3V(10KHZ~150KHZ),10V(150KHZ~80MHZ)

IEC61000-4-8(工频磁场):100A/m(cont).1000A/m,(1s to 3s)

IEC61000-12/18(震荡波):2.5kv/CM,1kv/DM

IEC61000-4-10(阻尼震荡):100A/m

IEC61000-4-16(共模传导):30V(cont).300V,(1s)

FCC CFR47 PART 15/EN55022:Class A&B IECC61000-6-2(通用工业标准)

EN50121-4(轨道交通)

机械：

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

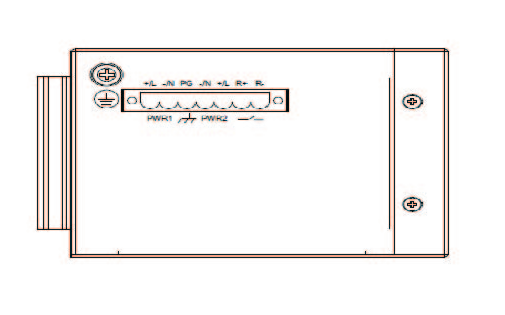

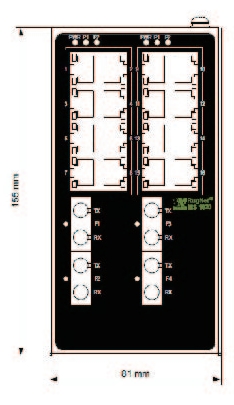

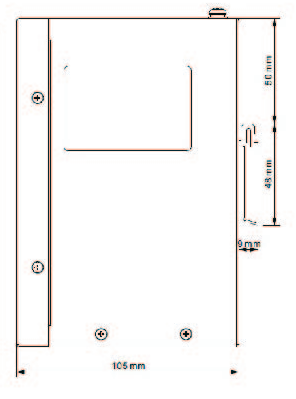

尺寸（单位mm）

订购信息

可选型号	端口			电源
可选型号	千兆口	百兆光口	百兆电口	电源
RugNet IES1020-4FX-16T	-	4(LC/ST/SC)	16	24VDC、48VDC、 110VDC、220VADC 支持冗余电源
RugNet IES1020-2FX-16T	-	2(LC/ST/SC)	16
RugNet IES1020-4GT-16T	4GT	-	16
RugNet IES1020-2GT-16T	2GT	-	16
RugNet IES1020-4GX-16T	4GX(SFP)	-	16
RugNet IES1020-2GX-16T	2GX(SFP)	-	16
RugNet IES1020-16T	-	-	16
