  • 产品描述
  • 产品介绍

    RugNet IES1005是北京博维亚讯技术有限公司开发的一款全千兆工业以太网交换机,可广泛应用于电力、交通、煤矿、平安城市等各种自动化工业环境中,针对工业环境的特点,RugNet IES1005以安全和高效为设计重点,产品结构严谨、可靠。

    RugNet IES1005系列产品为导轨式安装方式,尺寸为:(W×H×D):34mm x 115mm x 92.4mm,可以配置1百兆/千兆光口,4千兆电口。供电方式支持ADC220V;DC24V、48V

    关键特性

      ✅智能存储转发,线速无阻塞数据交换

      ✅10/100M/1000M、半/全双工、MDI/MDI-X自适应

      ✅丰富的全千/百兆接口,满足1光4电/5电

      ✅电源输入等级可灵活配置选择

      ✅即插即用

      ✅符合工业四级电磁兼容性要求

      ✅工作温度:-40℃~+85℃

      ✅凹凸表面散热技术,无风扇

      ✅满足严苛电气环境可靠工作要求

      ✅IP40保护等级,金属外壳

      ✅DIN卡轨式或壁挂式安装


    产品规格

    名称

    规格参数

    端口

    千兆光口:支持1个100/1000BASE-FX(SFP)光口

    千兆电口:支持4个10/100/1000Base-T(X)自适应以太网RJ45接口

    技术

    IEEE 802.3i(10Base-T)、IEEE 802.3u(100Base-T)、IEEE 802.3ab(1000Base-T)、存储转发处理方式

    交换属性

    MAC 地址表:2K

    包缓冲区:1Mbit

    包转发率:7.4Mpps

    交换延迟:<5μs

    线缆

    双绞线:0-100m(采用标准CAT5,CAT5e网络线缆)

    多模光纤:1310nm,2km(百兆);850nm,550m(千兆)

    单模光纤:1310/1550nm,20/40/80/120Km

    电源

    输入电压:DC24V、48V(电源1、电源2);ADC220V(电源1)

    接入端子:5芯5.08mm间距插入式端子

    功率:<1.8W(满载)

    过载保护:支持

    反接保护:支持

    电源冗余:DC24V、48V(双电源冗余);ADC220V单电源

    机械结构

    机箱:金属机箱表面散热技术,无风扇

    防护等级:IP40

    安装方式:DIN卡轨式安装或壁挂式

    机壳尺寸(W×H×D):34mm×115mm×92.4mm

    重量:0.46KG(含包装)

    环境

    工作温度:-40℃~+85℃

    存储温度:-40℃~+85℃

    相对湿度:0~95%无凝结

    质保

    MTBF 35年

    Warranty 5年

    符合标准

    IEC61000-4-2(ESD):±8KV接触放电,±15KV空间放电
    IEC61000-4-3(RS):10V/m(80~1000MHZ)
    IEC61000-4-4(EFT):电源线:±4KV数据线;±2KV
    IEC61000-4-5(Surge)电源线:±4KV/CM±2KV/DM;数据线;±2KV
    IEC61000-4-6(射频传导):3V(10KHZ~150KHZ),10V(150KHZ~80MHZ)
    IEC61000-4-8(工频磁场):100A/m(cont).1000A/m,(1s to 3s)
    IEC61000-12/18(震荡波):2.5kv/CM, 1kv/DM
    IEC61000-4-10(阻尼震荡):30A/m
    IEC61000-4-16(共模传导):30V(cont).300V,(1s)
    FCC CFR47 PART 15/EN55022:Class A&B

    IEC68-2-6(振动) IEC68-2-27(冲击) IEC68-2-32(自由跌落)

    IECC61000-6-2 (通用工业标准),IEEE1613(电力分站)

    EN50121-4(轨道交通)




    订购信息



    可选型号

    端口

    电源

    百兆光口

    千兆光口

    百兆电口

    千兆电口

    RugNet IES1005-1FX-4T

    1(FC/ST/SC)

    -

    4

    -

    24VDC、48VDC、220VAC/DC

    支持冗余电源

    RugNet IES1005G-1GX-4GT

    -

    1(SFP)

    -

    4

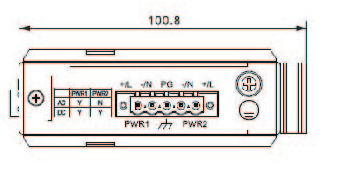

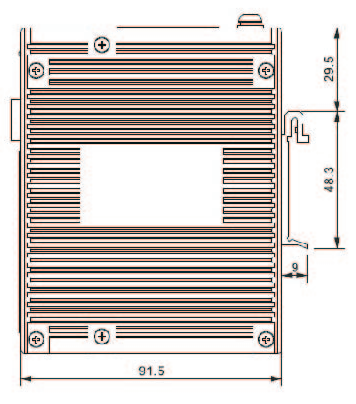

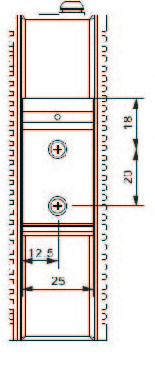

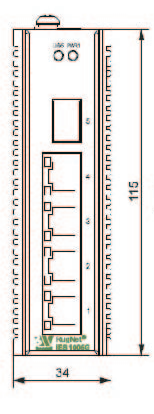

    图纸尺寸(单位:mm)
