BOS100 工业级数据光端机

这是一款工业RS232/485光纤转换器，产品分为一路点对点光纤接口通信，一路RS232/485接口可选，RS232接口采用标准的凤凰端子接口，可直接RS232设备相连，RS232/485接口采用标准的端子结构，为现场接线提供了方便，同时该产品采用标准工业35mm导轨安装方式，采用DC9-36V宽电源输入模式(可选DC48V,AC220V),内置隔离电源模块，满足不同工业现场的需求。产品采用标准ST光纤接口(可根据用要求订制，支持FC、SC接口).光纤最远通信距离可达多模2KM,单模10-60KM;RS485采用透明的协议工作模式；支持各种现场总线协议。

所属分类：

工业级数据光端机系列

关键词：

博维亚讯

产品附件：

邮箱：daimirong@broadwit.com.cn

立即咨询

更多业务

产品描述

产品介绍
这是一款工业RS232/485光纤转换器，产品分为一路点对点光纤接口通信，一路RS232/485接口可选，RS232接口采用标准的凤凰端子接口，可直接RS232设备相连，RS232/485接口采用标准的端子结构，为现场接线提供了方便，同时该产品采用标准工业35mm导轨安装方式，采用DC9-36V宽电源输入模式(可选DC48V,AC220V),内置隔离电源模块，满足不同工业现场的需求。产品采用标准ST光纤接口(可根据用要求订制，支持FC、SC接口).光纤最远通信距离可达多模2KM,单模10-60KM;RS485采用透明的协议工作模式；支持各种现场总线协议。
产品特性
- 内置隔离电源模块，满足不同工业现场的需求
- 支持各种现场总线协议
- 采用透明协议的工作模式
- 符合工业四级电磁兼容性要求
- 信号延时<1.6us/节点(光接口)
- 无风扇，低功率设计
- DIN导轨式安装
- 适应恶劣的电磁干扰环境
- IP40防护等级
产品规格
电接口
通信速率：9.6kBit/s、11.4kBit/s、19.2kBit/s、28.8kBit/s、38.4kBit/s、56kBit/s、115.2kBit/s、128kBit/s、256kBit/s。
速率设置：自动识别或拨码开关设置信号延时(电口):≤11Bit
光接口
光纤波长：多模850nm、1310 nm,单模1310 nm、1550nm。传输光纤：多模50/125 um、62.5/125 um、100/140um;单模8.3/125 um、9/125um、10/125um。
传输距离：多模2Km,单模20Km,更远距离可选。
光纤接口类型：SC、FC、ST可选，标配SC光接口。
光线路误码率：<10-9。
信号延时(光口):≤1.6us/节点。
技术
IEEE802.3i,IEEE802.3U
电源
输入电压：220VAC(100-250VAC)
机械结构
外形尺寸：89mm×120mm×42mm
外壳：1P30防护等级.
安装方式：35mmDIN导轨安装.
净重：400g
环境
工作温度：-40℃~+85℃
存储温度：-40℃~+85℃
相对湿度：0~95%无凝结
质保
MTBF:35年
Warranty:3年
符合标准
EMI:FCC CFR47 part15,EN55022/CISPR22.Class A
EMS:IEC61000-4-2(ESD)±8KV(contact),±15KV(air)
IEC61000-4-3(RS):10V/m(80~2GHZ)
IEC61000-4-4(EFT):电源线：±4KV数据线；±2KV
IEC61000-4-5(Surge)电源线：±4KV/CM±2KV/DM;数据线；±2KV
Data Port:±2KV
IEC61000-4-6(CS):3V(10KHZ~150KHZ),10V
(150KHZ~80MHZ)
IEC61000-4-16(共模传导):30V(cont),300V(1s)
机械：IEC68-2-6(震动)、IEC68-2-6(冲击)、IEC68-2-6
(自由跌落)

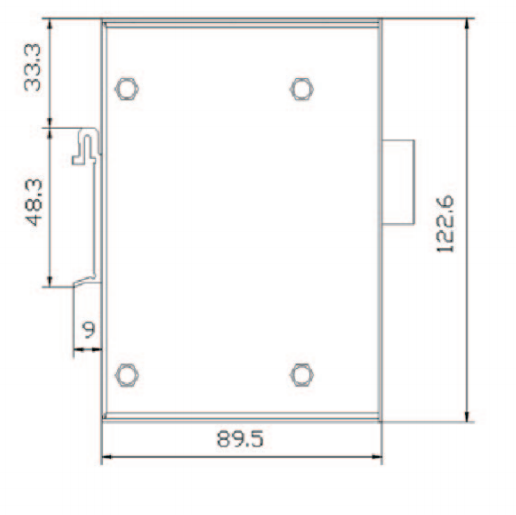

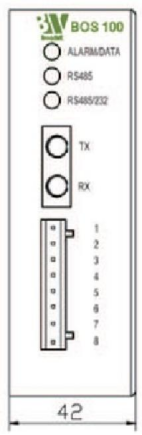

尺寸（单位mm）
订购信息
参考型号
端口
电源
光口
串口
BOS100-1FX-1R4
1(ST/SC/FC)
1 (RS485)
220VAC
BOS100-1FX-1R2
1(ST/SC/FC)
1 (RS232)
