BOC100 百兆工业级光纤收发器

光纤收发器用于双绞线与光缆之间的数据通讯，支持用户利用单模或多模光纤扩展UTP网络的规模，广泛应用于以太网数据通讯需扩展传输距离的地方，通过光纤链路实现网络的扩展和延伸。光纤的低损耗、高抗电磁性，使网络传输距离从100米扩展到120公里，也使数据通讯质量有了较大的提高；使服务器、中继器、收发器、终端机之间的互联更加简捷。10/100M,10/100/1000M可远端管理型台式收发器配合局端管理型收发器使用，可实现网络管理员对局端和远端的收发器随时进行状态监控、功能设置等，大大降低维护工作和费用开销，提高服务质量。

所属分类：

工业级光纤收发器系列

关键词：

博维亚讯

产品附件：

邮箱：daimirong@broadwit.com.cn

立即咨询

更多业务

产品描述

产品介绍
光纤收发器用于双绞线与光缆之间的数据通讯，支持用户利用单模或多模光纤扩展UTP网络的规模，广泛应用于以太网数据通讯需扩展传输距离的地方，通过光纤链路实现网络的扩展和延伸。光纤的低损耗、高抗电磁性，使网络传输距离从100米扩展到120公里，也使数据通讯质量有了较大的提高；使服务器、中继器、收发器、终端机之间的互联更加简捷。10/100M,10/100/1000M可远端管理型台式收发器配合局端管理型收发器使用，可实现网络管理员对局端和远端的收发器随时进行状态监控、功能设置等，大大降低维护工作和费用开销，提高服务质量。
产品特性
- 支持1/2个电口，1个光纤接口
- 待机功耗低至1.6W
- 满足严苛电气环境可靠工作要求
- 宽范围交直流输入
- 符合工业四级电磁兼容性要求
- IP40防护等级
产品规格
端口
百兆光口：1个100BaseFX光口(FC/SC/ST接头)
百兆电口：1/2个10/100 Base-T自适应以太网电口(RJ45)
技术
IEEE802.3i,IEEE802.3U,
交换属性
包缓冲区：1Mbit
包转发率：0.8MPPS
MAC表：2K
交换时延：<5μs
线缆
双绞线：0-100m(采用标准CAT5,CAT5e网络线缆)
多模光纤：1310nm,2Km(百兆)
单模光纤：1310nm,20Km/40km/60km(百兆),1550nm,60km/80km(百兆)
电源
输入电压：24VDC(9~36VDC)、48VDC(18~72VDC)110/220VDC(88~300VDC),
220VAC/DC(85~264VAC,120-370VDC)
机械结构
机箱：金属，无风扇
防护等级：IP40
安装方式：DIN卡轨式安装或壁挂式
机壳尺寸(W×H×D):40mm×105mm×80mm
重量：0.3KG
环境
工作温度：-40℃~+85℃
存储温度：-40℃~+85℃
相对湿度：0~95%无凝结
质保
MTBF:35年
Warranty:3年
符合标准
EMI:FCC CFR47 Part 15,EN55022/CISPR22.Class A
EMS:IEC61000-4-2(ESD)±8KV(contact),±15KV(air)
IEC61000-4-3(RS)10V/m(80MHz~2GHz)
IEC61000-4-4(EFT)Power Port:±4KV;Data Port:±2KV
IEC61000-4-5(Surge)Power Port:±2KV/DM,±4KV/CM
Data Port:±2KV
IEC61000-4-6(CS)3V
(10KHz-150KHz);10V(150KHz~80MHz)
IEC61000-4-16(共模传导)30V(cont.),300V(1S)
机械：IEC68-2-6(振动)
IEC68-2-27(冲击)
IEC68-2-32(自由跌落)

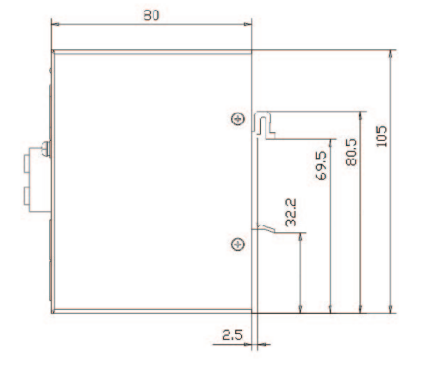

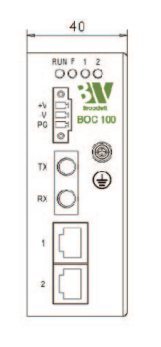

尺寸（单位mm）
订购信息
参考型号
端口
电源
百兆光口
百兆电口
BOC100-1FX-1T
1(FC/SC/ST)
1
24VDC、48VDC、110VDC、220VAC
BOC100-1FX-2T
1(FC/SC/ST)
2
