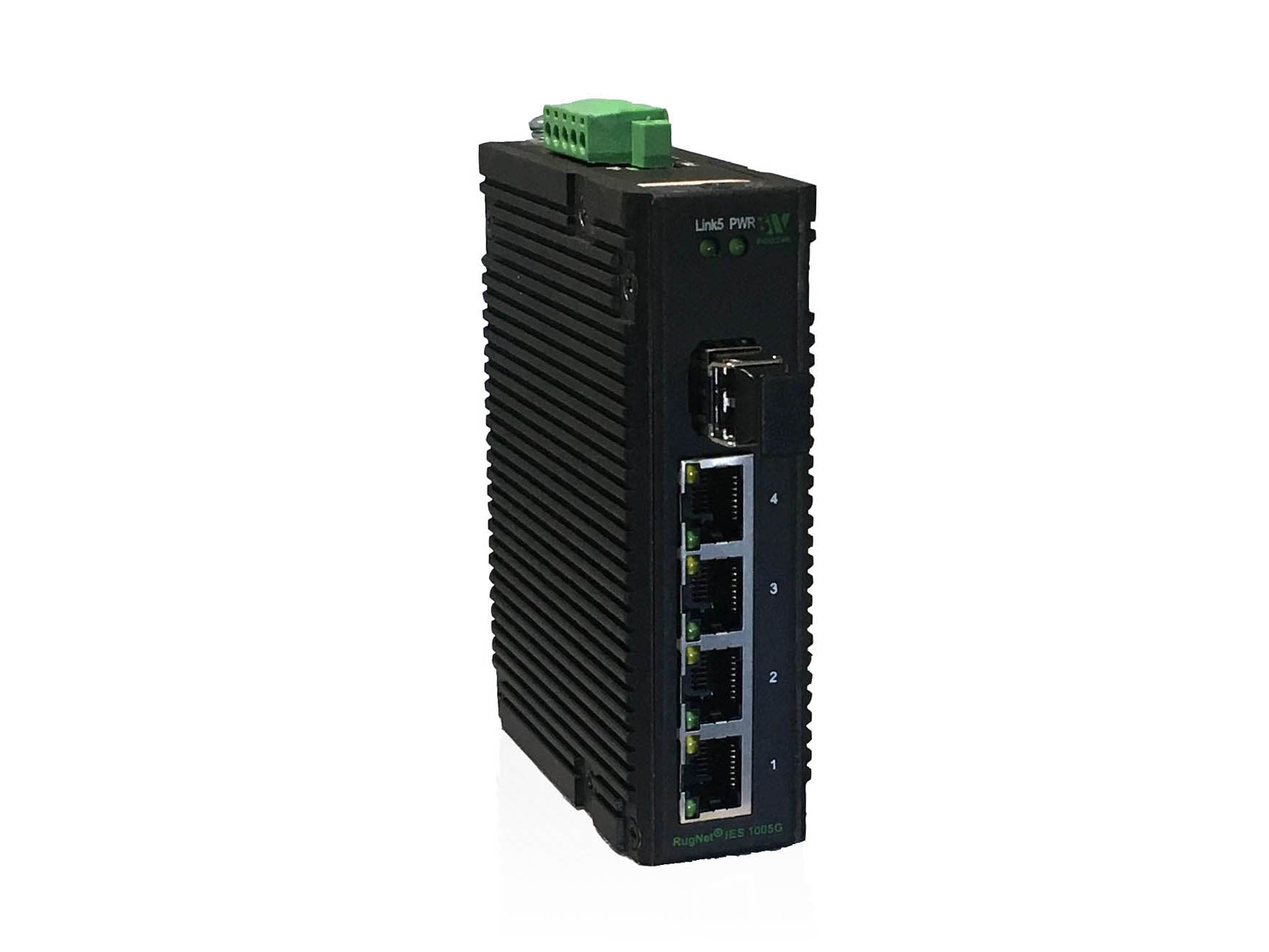

RugNet IES1015G工业以太网交换机是北京博维亚讯技术有限公司开发的一款全千兆工业以太网交换机，丰富的全千兆接口，最多支持5个1000BASE-T（RJ45）电接口，1个 1000BASE-X（SFP）光接口。超强的交换能力确保全线速过滤转发，为需求大带宽数据传输业务提供了可靠性的通信保障。

针对工业环境的特点，RugNet IES1005G工业以太网交换机以安全和高效为设计重点，产品结构严谨、可靠，该系列产品独特之处在于：低功耗、无风扇散热电路设计，支持存储转发功能，实现线速无阻塞数据交换等强大以太网交换功能能；拥有自主知识产权的电路保护和抗电磁干扰、即插即用等性能，使用了标准的DIN-3.5导轨安装方式，确保在各种恶劣工业环境下长期稳定、可靠、安全使用。非常适合应用于电力、矿业、石油化工、煤矿、高速公路、地铁、桥梁等工业自动化领域。

关键特性

· 智能存储转发，线速无阻塞数据交换

· 丰富的全千兆接口，支持1光4电/5电

· 即插即用

· 存储转发，线速无阻塞数据交换

· 电源输入等级可灵活配置选择

· 符合工业四级电磁兼容性要求

· 凹凸表面散热技术，无风扇

· 多种可选电源电压输入

· 满足严苛电气环境可靠工作要求

· IP40保护等级，金属外壳

· DIN卡轨式或壁挂式安装

端口

千兆光口：1个1000BASE-X（SFP）

千兆电口： 支持5个10/100/1000Base-T(X)自适应以太网RJ45接口

电源端口：5芯5.08mm间距接线端子

技术

IEEE 802.3i(10Base-T)

IEEE 802.3u(100Base-T)

IEEE 802.3ab(1000Base-T)

存储转发处理方式

交换属性

包缓冲区：1Mbit
MAC地址表:1K

包转发率：7.4Mpps

交换延迟<5μs

线缆

双绞线：0-100m(采用标准CAT5，CAT5e网络线缆)

多模光纤： 850mm，550mm（千兆）

单模光纤：1310nm,10km/40km(千兆)、

1550nm,60km/80km(千兆)、

电源

输入电压：220VAC/DC (132~300VAC/176~400VDC)

          110VDC(72~154VDC)

          48VDC(18~72VDC)

接入端子：5芯5.08mm间距插入式端子

功率：＜2.6W（满载）

过载保护：支持

反接保护：支持

机械结构

机箱：凹凸表面散热技术，无风扇

防护等级：IP40

安装方式：DIN卡轨式安装或壁挂式

机壳尺寸（W×H×D）：30mm×115mm×91.5mm

重量：0.46KG（含包装）

环境

工作温度：-40°C~+85°C

存储温度：-40°C~+85°C

相对湿度：0~95%无凝结

质保

MTBF 35年

Warranty 5年

符合标准

IEC61000-4-2(ESD):±8KV接触放电，±15KV空间放电
IEC61000-4-3(RS)：10V/m(80~1000MHZ)
IEC61000-4-4(EFT):电源线：±4KV数据线;±2KV
IEC61000-4-5(Surge)电源线：±4KV/CM±2KV/DM;数据线;±2KV
IEC61000-4-6（射频传导）：3V（10KHZ~150KHZ），10V（150KHZ~80MHZ）
IEC61000-4-8(工频磁场)：100A/m(cont).1000A/m,(1s to 3s)
IEC61000-12/18(震荡波)：2.5kv/CM, 1kv/DM
IEC61000-4-10(阻尼震荡)：30A/m
IEC61000-4-16(共模传导)：30V（cont）.300V,(1s)

FCC CFR47 PART 15/EN55022:Class A&B

IECC61000-6-2 (通用工业标准)， IEEE1613（电力分站）

EN50121-4（轨道交通）

千兆光口

千兆电口

RugNet IES1005G-1GX-4GT

1(SPF)

4

24VDC、48VDC、110VDC、

220VAC/DC

支持冗余电源

RugNet IES1005G-5GT

-

5
