电力线载波模块

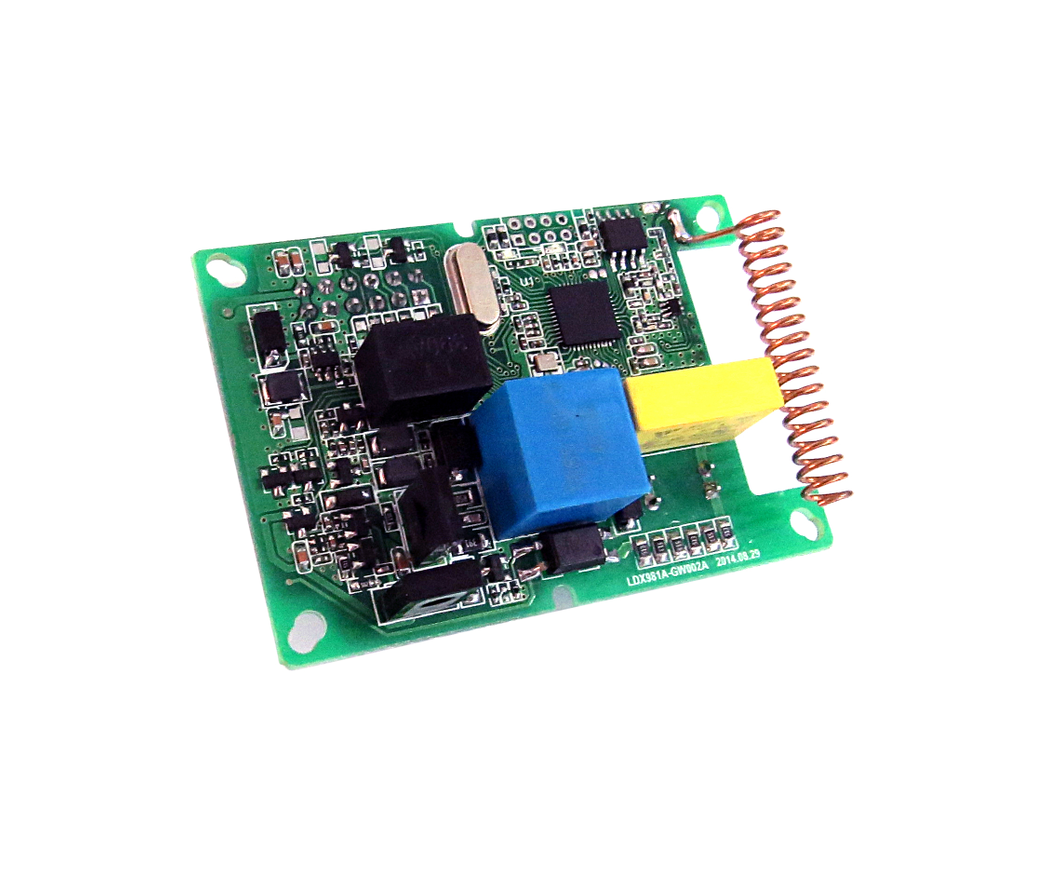

OFDM窄带电力线载波/微功率无线双模通信模块
  • 产品简介
  • 产品规格
  • 订购信息
  •     基于性能优异的单片双模芯片BW1601,集成度高、体积小、成本低。模块方案包括集中器路由模块,单相模块,三相模块,以及采集器模块。模块集成了先进的电力线载波/微功率无线双模通信混合路由技术,网络速度高,实现全天候可靠通信。适合国网/南网用电信息采集、工业控制、物联网等应用。

        博维亚讯提供的OFDM电力线载波模块方案,包括符合国家电网公司及南方电网公司抄表系统标准的集中器路由模块、单相及三相电表PLC模块、I型和II型采集器PLC模块;智能家居网关模块、智能设备PLC模块;以及通用PLC转RS485模块、PLC转RS232模块、PLC转以太网模块等。所有模块内嵌完整的自组网及自动路由功能。

        OFDM电力线载波模块可广泛应用于任何通过电力线进行数据传输的场合,典型应用包括:

    •  智能电表,自动抄表系统

    •  智能家居控制、智能家电

    •  智慧城市,路灯智能管理和控制

    •  充电桩,电动汽车充电控制和管理





  • 设计标准:



    国家电网公司《电力用户用电信息采集系统规范》相关要求及各网省公司载波采集器以及载波通信相关技术规范,DT/L645,DT/698相关技术规范。



    双模芯片:BW1601。



    微功率无线:



    调制方式:GFSK;空中速率:9600bps。

    工作带宽:470MHz~510MHz。

    发送功率:低于17dBm。

    接收灵敏度:最高可达-114dBm。



    电力线载波:



    载波中心频率:352KHz;

    工作带宽:48KHz;调制方式:OFDM。

    传输模式:工频过零时隙同步传输模式。

    通信模式:支持正常模式、增强模式和ROBUST模式。

    发送电平:低于120dBμV;接收灵敏度:最高达10dBμV。

    信号耦合方式:单相或三相互感式耦合。

    电力线信道:~220V ±30% 50Hz。



    网络路由:



    电力线载波+微功率无线混合源路由/源路由+动态盲路由混合路由。



    模块接口:



    单相模块:串行接口,支持《DL/T645-1997多功能电能表通信协议》和《DL/T645-2007多功能电能表通信协议》。

    集中器路由模块:串行接口,遵循国家电网公司Q/GDW 1376.2-2013《电力用户用电信息采集系统通信协议:集中器本地通信模块接口协议》。
