为什么石墨是理想的接地体?
石墨是碳同素异形体。原子内有大量的自由电子，最外层4个电子在形成石墨六元环时只共用3个电子，多余的1个自由电子在外加电场的作用下，作定向移动而导电； 自由电子之间能进行动态能量传递而导热。石墨的非金属属性和如下属性使它成为理想的接地体。
导电性：导电性比一般非金属高很多
导热性：导热性超过钢、 铁、铜等金属材料
耐腐蚀性：非金属的元素，不易被氧化腐蚀，腐蚀率很低
耐高温及低温的属性：熔点为3850℃，沸点为4250℃；在高温下，膨胀系数小， 体积稳定；在低温下，膨胀系数小能抗急冷急热变化
吸附性：空隙结构，有很好的吸附性，易吸附水分、气味等
润滑性：摩擦系数小，润滑性能好， 与土壤的粘和度高
化学稳定性：在常温下化学稳定性；能耐酸、碱和有机溶剂的腐蚀
可塑性：韧性好，可碾成很薄的薄片
抗热震性：常温下，能经受住温度的剧烈变化而不致破坏；温度突变时，石墨的体积变化不大，不会产生裂纹
本技术获国家专利。是国内外新一代降阻材料，其导电性好，耐腐蚀性强，降阻性能好，是理想的非金属接地材料，而且连接不用焊接，工程施工简单。
铜、镀锌钢和石墨接地体性能比较
接地体材质 | 热镀锌钢 | 铜 | 石墨 |
导电性
(电阻率) | 1.4×10-7 Ω·m | 1.7×10-8 Ω·m | 4.5×10-6 Ω·m |
热稳定性
(熔点) | 1510 ˚C | 1083 ˚C | 3652 ˚C |
热稳定性
(最高允许温度) | 400 ˚C | 450 ˚C | 1000 ˚C |
腐蚀率 | 0.03mm/年 | 0.005mm/年 | 0.001mm/年 |
连接方式 | 电弧焊接 | 放热焊接 | 石墨插销压接, 无焊接 |
土壤接触电阻 | 大，不易泄放故障电流 | 大，不易泄放故障电流 | 很小，容易泄放故障电流 |
接地效果 | 不稳定,接地电阻会持续上升 | 比较稳定 | 很稳定,接地电阻会变小 |
吸水性能 | 不能吸水 | 不能吸水 | 吸水保水能力强 |
亲和力 | 无 | 无 | 与土壤的粘和度高 |
工程施工 | 比较困难,周期最长 | 比较困难,周期长 | 比较容易,周期较短 |
使用寿命 | 需要维护，寿命短 | 需要维护，寿命较长 | 免维护，寿命最长 |
工程费用 | 材料费低
施工费高-占地面积大
其他费用高(打深井等) | 材料费适中
施工费低
无其他费用 | 材料费适中
施工费低
无其他费用 |
综合比较 | 通过上述比较,石墨接地系统的寿命长,性能稳,耐腐蚀，免维护的独特性能和优势是传统接地方式无法比拟的.目前在电厂和变电站已开始普遍采用。 |
本技术获国家专利。是国内外新一代降阻材料，其导电性好，耐腐蚀性强，降阻性能好，是理想的非金属接地材料，而且连接不用焊接，工程施工简单。
主要性能指标：
电阻率：≤4.5×10-6 Ω·m
工频接地电阻：≤1.5Ω
雷电冲击最大耐受电流：200kA，在标准雷电流8/20μs波形下，18次冲击无损坏
额定短时耐受电流（热稳定电流）：2kA、2s，△T＜673K（400℃）
短时大电流耐受试验：16kA、0.5s，△T＜400K（127℃）
抗锈和年受酸碱腐蚀度：不生锈≤0.001mm/年，使用寿命50年
耐低温：-50℃
抗拉强度：1760kg
接地体连接件抗接强度：≥300kg
产品外观：石墨体外表面光滑一致，泄流层紧密，不锈钢件呈银灰色。
产品结构：

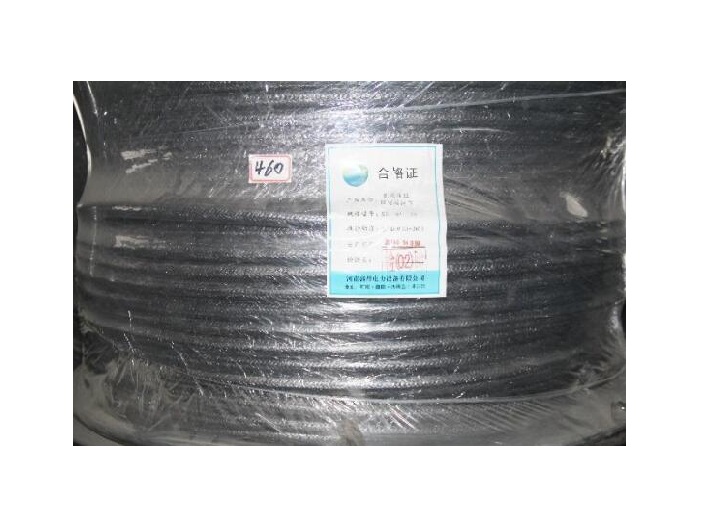

本产品呈电缆状，主要由内部抗拉作用的不锈合金绞线体、外部散泄雷电流的石墨体和与杆塔引下线连接的不锈钢连接头以及组装接地网时匹配的石墨复合连接器构成。
产品规格和尺寸：
1、直径20mm(适用于330kV以下线路)
2、直径28mm(适用于500kV以上线路)
主要性能特点：
第四代石墨型接地体
无土壤接触电阻
防腐蚀能力强
能迅速散泄雷电流
能降低雷电流反击
连接不需要焊接
工程施工容易
抗拉强度高
柔软性能好
不污染环境
使用寿命长
免维护
吸水保水性强
化学性能稳定
抗酸碱和电化学腐蚀
不生锈，表面不氧化
产品轻便，方便搬运
不受环境气候影响
使用范围广
