Broadwit 16 单芯大功率连接器
  • 产品简介
  • 产品规格
  • 订购信息
  •     北京博维亚讯技术有限公司凭借多年电力行业的从业经验和技术积累,自主研制了单芯大功率连接器Broadwit16,已获得国家专利。在技术参数、使用寿命和便利性方面显著超过行业其他厂家产品,具备额定电压高、额定电流高、工作温度宽、防护等级高(IP67)、可快速插拔、使用寿命长(插拔20000次以上)、电阻低等优势,可很好地解决传统铜鼻子冷压端子的问题(接触面容易氧化、高电阻导致高温升、安全防护等级低、无防触摸保护、操作耗时等),具备明显的技术优势可广泛应用于电力系统低压配电应急保供电快速接入系统、各类10KV箱变低压出线端、地铁站应急保供电、通信工业应急保供电等系统。



    电气性能

        电缆连接装置应实现安全、可靠、快速的连接,满足电气性能及防护等级要求。

        电气性能:  电压:交流1000V;电流:800A(大容量发电车可按双路或多路供电)

        防护等级为IP65/IP67,即满足尘密(无灰尘进入)和防猛烈喷水(向外壳各个方向猛烈喷水无有害影响)的要求。

        采用单向机械锁紧卡扣,有效防止连接后意外脱开。

        单向机械锁紧装置更加安全可靠,有效防止双向开口误操作导致机械锁失效问题。

    多种配合连接方式:

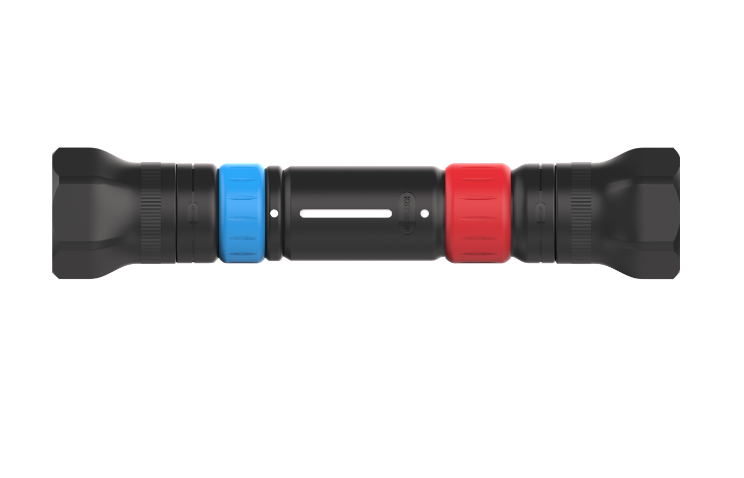

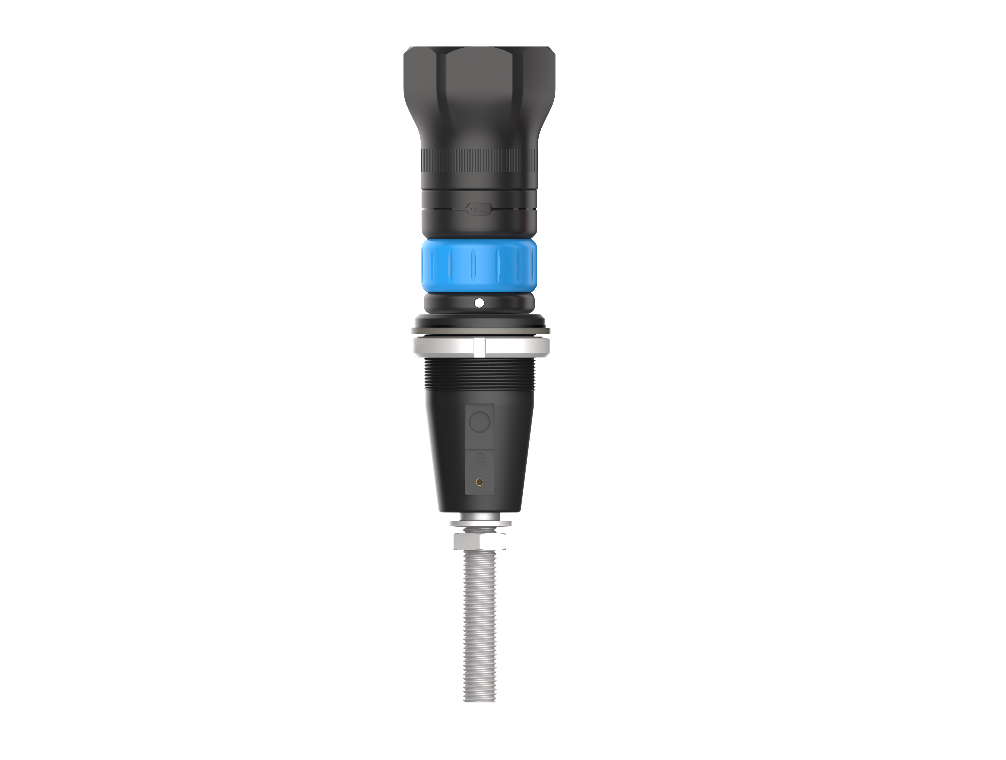

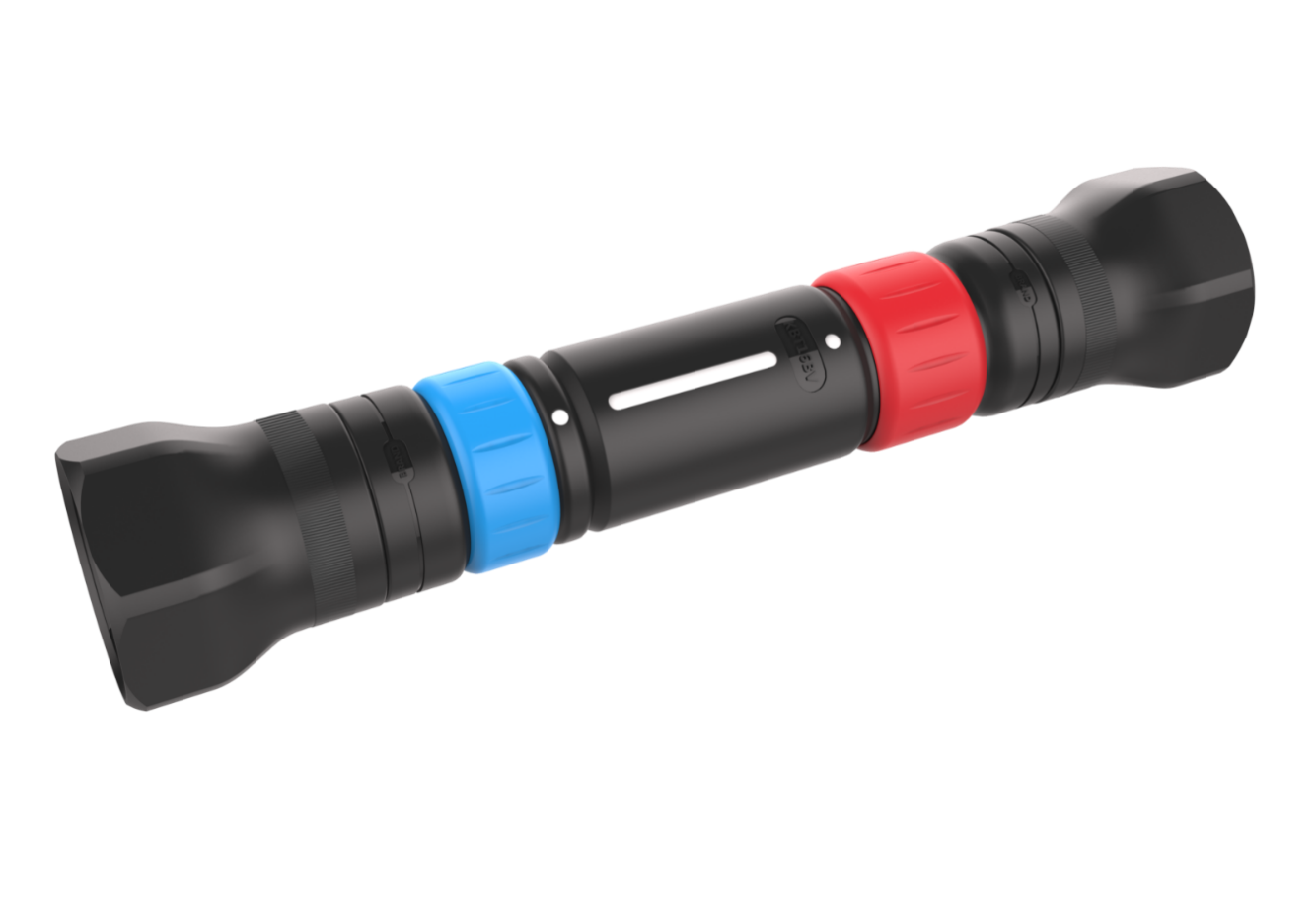

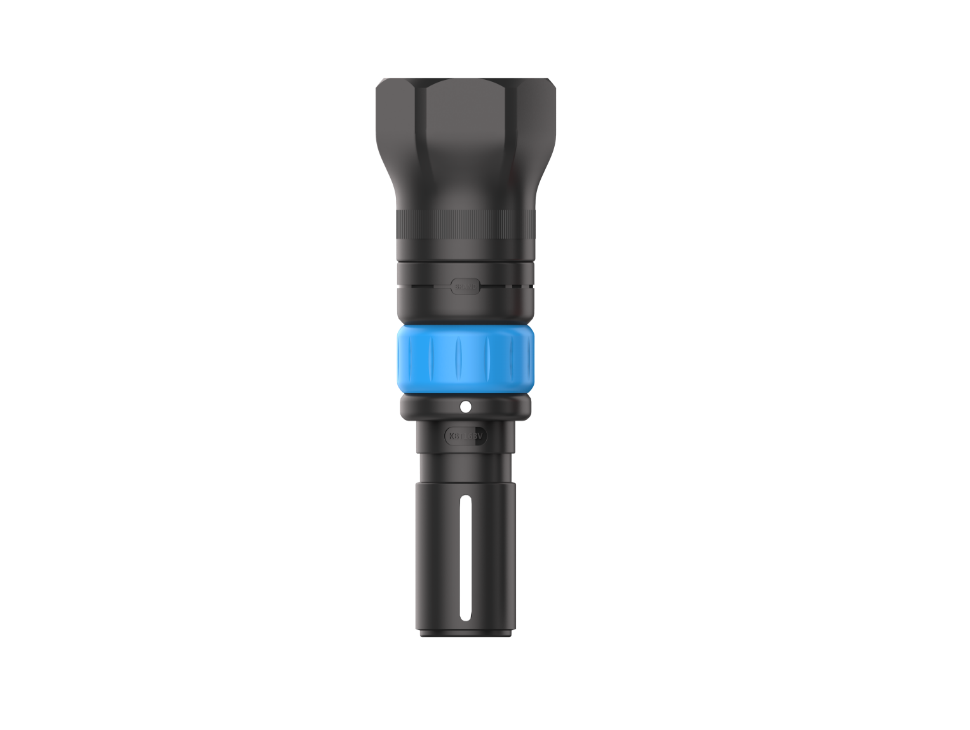

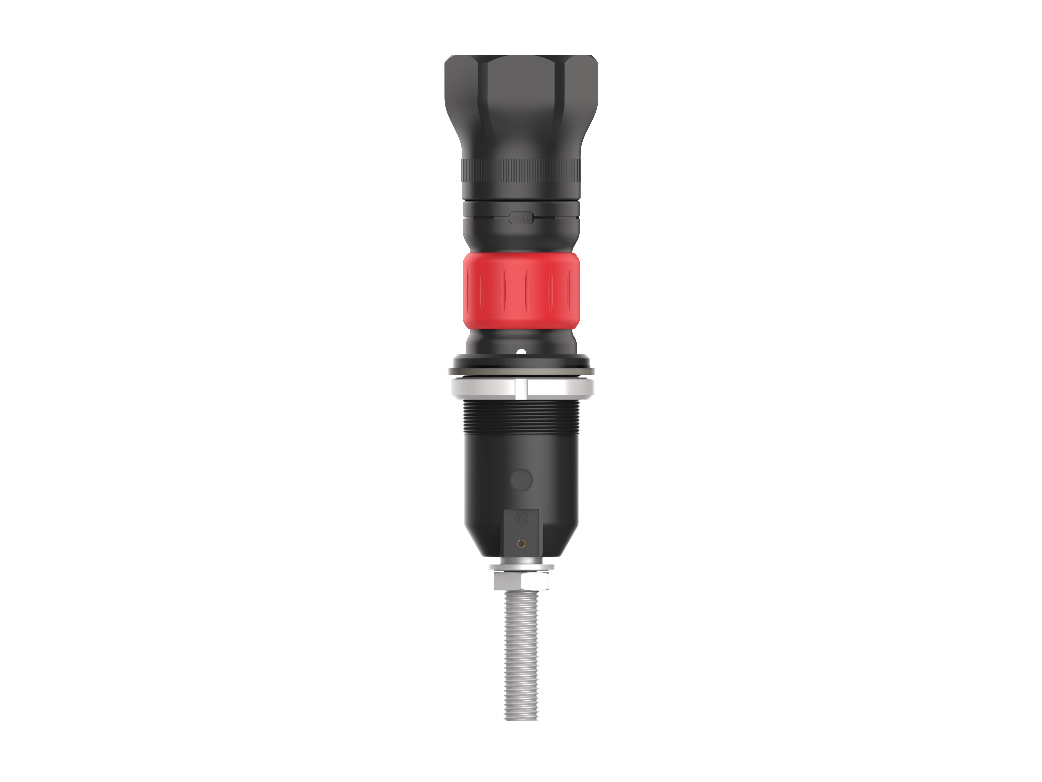

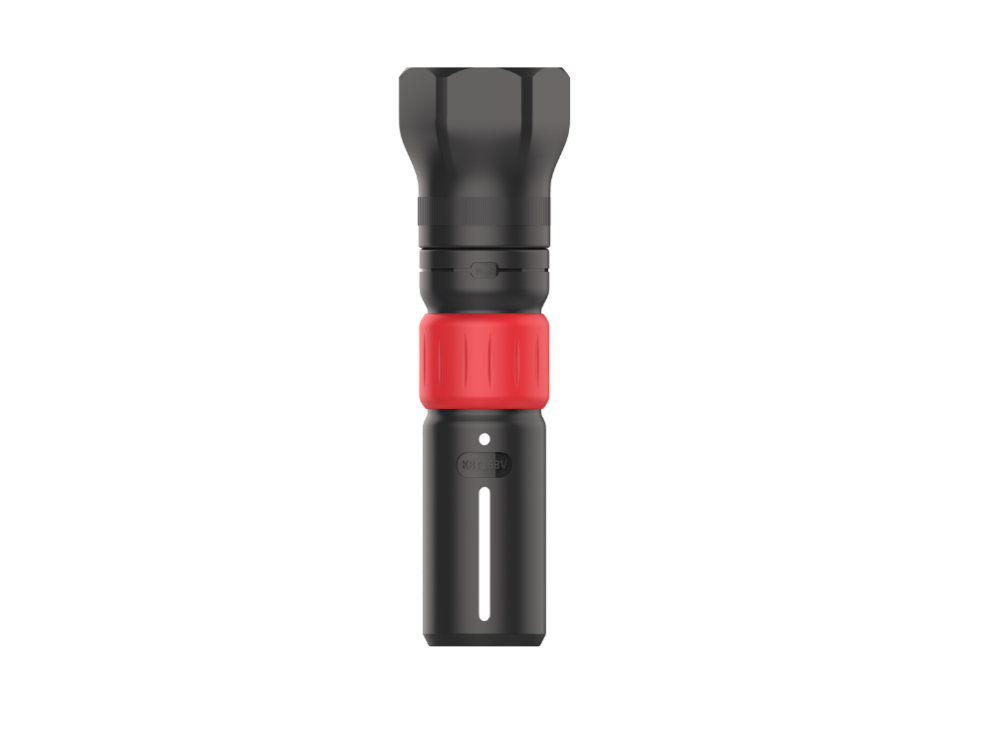

        面板与插头连接、线对线延长/转接连接

    多点接触核心部件:

        采用特有的多点接触核心技术,实现体积小、大电流、低电阻、低温升、超高使用寿命、良好的抗震动性等优异性能。

    在圆形连接器插座内,表带型触指成环形安装,将在整个连接中形成诸多可控稳定的电接触点。并在整体电路中构成多个并联电路。且并联电路总电阻Rt等于并联电路电阻数量的倒数倍,Rt=Rn/n

        表带型多点接触触指在两个导电表面之间作为导电媒介。用稳定可控的点接触代替传统的表面接触导电方式。大大提高导电效率和使用寿命。

        所有插座均采用复合结构表带式多点接触设计

        单片表带额定通流量40A

        总共安装15片,额定通流量

        接触电阻12μΩ

        插拔使用寿命可达到10000次以上(镀银层不破损)

        采用紫铜材料,具有更好导电性能,单芯通流量达到700A

        表带具有良好弹性 1.5mm压缩量

        可适应插针+/-0.10mm公差

        浮动连接空间+/- 0.75mm

     其他关键特性:

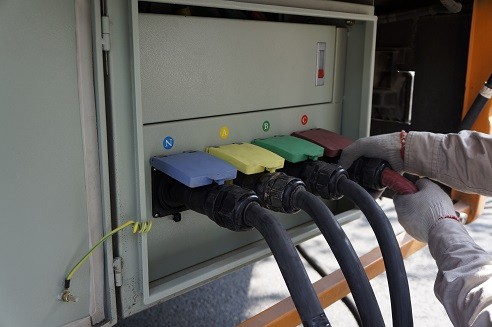

        带有明显的颜色标识,防止误差操作

        兼容50-300mm2电缆

        采用PA66改性进口塑料,适应-40℃-120℃

        IP2X防触摸保护设计

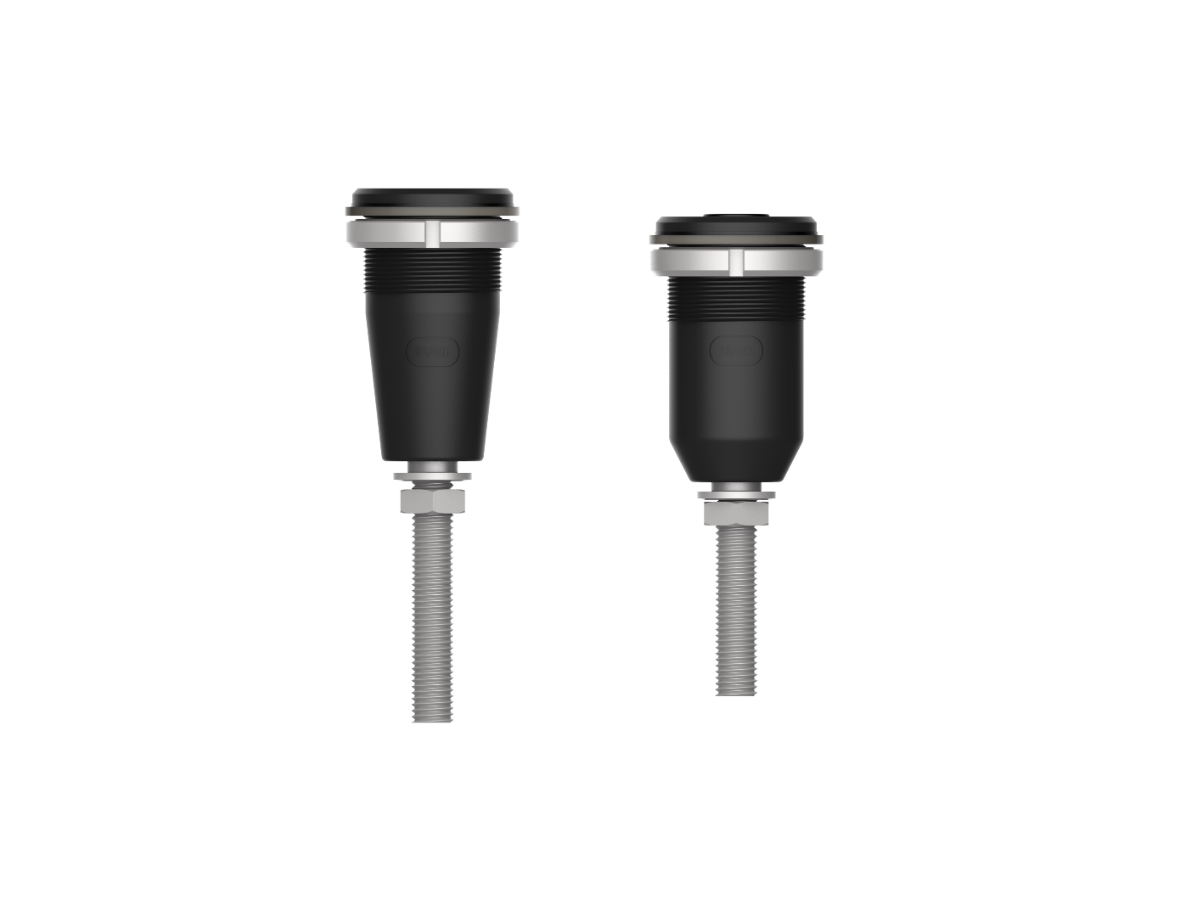

        加固插座固定螺纹,提高插座安装稳定性

        尾部塑料件加固,提高可靠性



  • 机械技术参数:


    型号

    电缆规格

    导体直径

    机械寿命

    拔出力/插入力

    Broadwit-IB16

    240mm²

    16mm

    20000次

    220N

    Broadwit-IS16

    240mm²

    16mm

    20000次

    220N

    Broadwit-KS16-50F

    50mm²

    16mm

    20000次

    220N

    Broadwit-KS16-70F

    70mm²

    16mm

    20000次

    220N

    Broadwit-KS16-95F

    95mm²

    16mm

    20000次

    220N

    Broadwit-KS16-120F

    120mm²

    16mm

    20000次

    220N

    Broadwit-KS16-150F

    150mm²

    16mm

    20000次

    220N

    Broadwit-KS16-185F

    185mm²

    16mm

    20000次

    220N

    Broadwit-KS16-240F

    240mm²

    16mm

    20000次

    220N

    Broadwit-KS16-50

    50mm²

    16mm

    20000次

    220N

    Broadwit-KS16-70

    70mm²

    16mm

    20000次

    220N

    Broadwit-KS16-95

    95mm²

    16mm

    20000次

    220N

    Broadwit-KS16-120

    120mm²

    16mm

    20000次

    220N

    Broadwit-KS16-150

    150mm²

    16mm

    20000次

    220N

    Broadwit-KS16-185

    185mm²

    16mm

    20000次

    220N

    Broadwit-KS16-240

    240mm²

    16mm

    20000次

    220N

    Broadwit-KB16-50F

    50mm²

    16mm

    20000次

    220N

    Broadwit-KB16-70F

    70mm²

    16mm

    20000次

    220N

    Broadwit-KB16-95F

    95mm²

    16mm

    20000次

    220N

    Broadwit-KB16-120F

    120mm²

    16mm

    20000次

    220N

    Broadwit-KB16-150F

    150mm²

    16mm

    20000次

    220N

    Broadwit-KB16-185F

    185mm²

    16mm

    20000次

    220N

    Broadwit-KB16-240F

    240mm²

    16mm

    20000次

    220N

    Broadwit-KB16-50

    50mm²

    16mm

    20000次

    220N

    Broadwit-KB16-70

    70mm²

    16mm

    20000次

    220N

    Broadwit-KB16-95

    95mm²

    16mm

    20000次

    220N

    Broadwit-KB16-120

    120mm²

    16mm

    20000次

    220N

    Broadwit-KB16-150

    150mm²

    16mm

    20000次

    220N

    Broadwit-KB16-185

    185mm²

    16mm

    20000次

    220N

    Broadwit-KB16-240

    240mm²

    16mm

    20000次

    220N



  • 电气参数:


    型号

    电缆规格

    额定电流

    额定电压 AC/DC

    接触电阻

    Broadwit-IB16

    240mm²

    640A

    1000V

    18.75μΩ

    Broadwit-IS16

    240mm²

    640A

    1000V

    18.75μΩ

    Broadwit-KS16-50F

    50mm²

    200A

    1000V

    18.75μΩ

    Broadwit-KS16-70F

    70mm²

    250A

    1000V

    18.75μΩ

    Broadwit-KS16-95F

    95mm²

    300A

    1000V

    18.75μΩ

    Broadwit-KS16-120F

    120mm²

    340A

    1000V

    18.75μΩ

    Broadwit-KS16-150F

    150mm²

    400A

    1000V

    18.75μΩ

    Broadwit-KS16-185F

    185mm²

    450A

    1000V

    18.75μΩ

    Broadwit-KS16-240F

    240mm²

    600A

    1000V

    18.75μΩ

    Broadwit-KS16-50

    50mm²

    200A

    1000V

    18.75μΩ

    Broadwit-KS16-70

    70mm²

    250A

    1000V

    18.75μΩ

    Broadwit-KS16-95

    95mm²

    300A

    1000V

    18.75μΩ

    Broadwit-KS16-120

    120mm²

    340A

    1000V

    18.75μΩ

    Broadwit-KS16-150

    150mm²

    400A

    1000V

    18.75μΩ

    Broadwit-KS16-185

    185mm²

    450A

    1000V

    18.75μΩ

    Broadwit-KS16-240

    240mm²

    600A

    1000V

    18.75μΩ

    Broadwit-KB16-50F

    50mm²

    200A

    1000V

    18.75μΩ

    Broadwit-KB16-70F

    70mm²

    250A

    1000V

    18.75μΩ

    Broadwit-KB16-95F

    95mm²

    300A

    1000V

    18.75μΩ

    Broadwit-KB16-120F

    120mm²

    340A

    1000V

    18.75μΩ

    Broadwit-KB16-150F

    150mm²

    400A

    1000V

    18.75μΩ

    Broadwit-KB16-185F

    185mm²

    450A

    1000V

    18.75μΩ

    Broadwit-KB16-240F

    240mm²

    600A

    1000V

    18.75μΩ

    Broadwit-KB16-50

    50mm²

    200A

    1000V

    18.75μΩ

    Broadwit-KB16-70

    70mm²

    250A

    1000V

    18.75μΩ

    Broadwit-KB16-95

    95mm²

    300A

    1000V

    18.75μΩ

    Broadwit-KB16-120

    120mm²

    340A

    1000V

    18.75μΩ

    Broadwit-KB16-150

    150mm²

    400A

    1000V

    18.75μΩ

    Broadwit-KB16-185

    185mm²

    450A

    1000V

    18.75μΩ

    Broadwit-KB16-240

    240mm²

    600A

    1000V

    18.75μΩ
