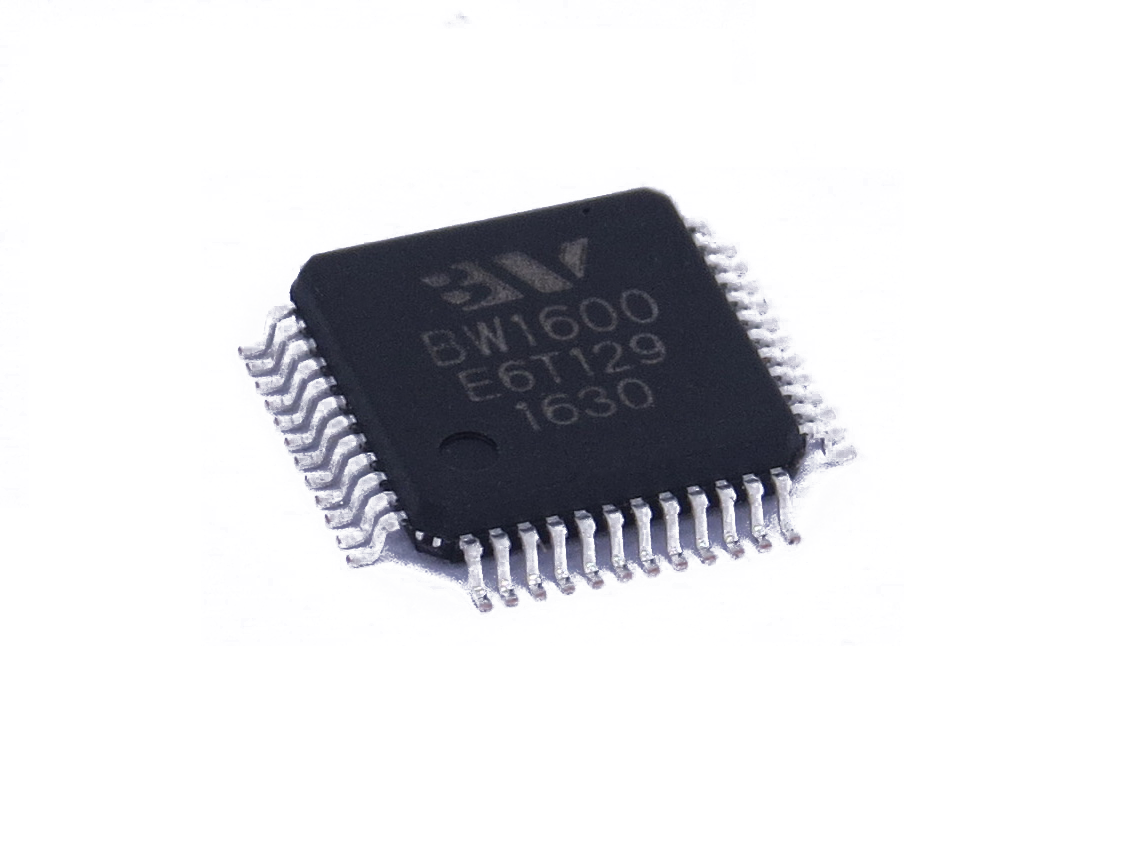

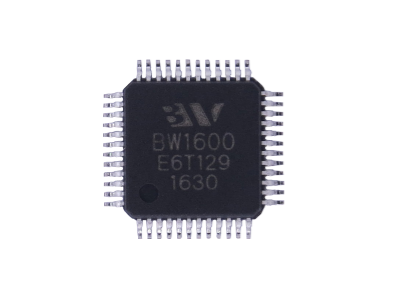

BW1600电力线载波芯片
  • 产品简介
  • 产品规格
  • 订购信息
  •     BW1600是一款高性能1280子载波OFDM电力线载波芯片,内置MCU,可运行各种用户定义的MAC层协议及载波通信应用程序,同时芯片集成宽动态范围自动增益控制接受前端放大器,低功耗设计,使用简单、方便,为智能电网电力用户用电信息采集系统提供高性能芯片解决方案。

        BW1600可实现基于电力线通信网络的电子终端设备之间可靠的数据交换,具有通信速率快、通信可靠性高、低成本、低功耗、外围器件少等特点。主要应用范围包括智能电网、智能家居、报警与安全监控系统等。







  • 尺寸7×7mm

    48PIN LQFP



    窄带高速PLC:



    ·         载波频率和带宽:用户可在低压电力线载波通信专用频段(<500KHz)范围内定义任意起始和终止频率。

    ·         调制方式:窄带高速OFDM

    ·         传输方式:工频过零传输模式或连续模式。

    ·         通信速率:与实际设定的工作带宽和电网环境有关。典型速率可达5-20kbps

    ·         支持正常模式、增强模式和鲁棒模式,支持50Hz60Hz电网。

    ·         内置模拟前端,使用方便简单。



    内置高速MCU:



    ·         高速8MCU8051兼容,24MHz时钟。

    ·         UART接口/SPI接口/在线调试JTAG接口。

    ·         64KB程序空间,8KB数据RAM

    ·         可运行用户定义的网络协议及应用程序。

    ·         硬件看门狗(由内置专用振荡器提供时钟)。



    其他特点:



    ·         内置AES加密/解密器,OTP存储器,可存储芯片识别,用户密钥等信息。

    ·        DC单电源供电,低功耗设计。
